Автор Сообщение
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Чт сен 15, 2011 18:03:44
Держит паяльник хвостом
Аватар пользователя

Карма: 14
Рейтинг сообщений: 64
Зарегистрирован: Чт май 06, 2010 13:18:59
Сообщений: 923
Рейтинг сообщения: 0
Apparatchik
А у меня больше 350 не выходило. :(

Вот нашел на трубе видео - кто-то все же запустил его. На истоке написано цвет свечения фиолетовый, а тут он обычным оранжевым светицо.

И зацените девайс - случайно нашел



Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Чт сен 15, 2011 18:05:33
Держит паяльник хвостом
Аватар пользователя

Карма: 11
Рейтинг сообщений: 43
Зарегистрирован: Вс май 23, 2010 13:55:42
Сообщений: 908
Откуда: Украина, Александрия
Рейтинг сообщения: 0
MyxoMop писал(а):
Apparatchik
А у меня больше 350 не выходило. :(

На схеме с max1771 я закоротил резистор r3 на 4,7к и получил почти 500 вольт.

_________________
«И всё-таки она вертится!»


Вернуться наверх

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Чт сен 15, 2011 19:36:53
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 10
Рейтинг сообщений: 87
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2004
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
MyxoMop писал(а):
Ща посмотрел на истоке даташит на А-201, возник вопрос. А кто как 450 вольт :o получает? Желательно со схемкой.
Самое простое - умножитель сетевого напряжения. Погуглите "Dekatron spinner", практически во всех схемах анодное для декатрона получают утроением сетевого напряжения.

Интересно, почему полиатронов на плате только три, а индикаторов пять?

А что касается 84 года выпуска, то у меня есть декатрон 92 года :)

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Шестое юбилейное мероприятие в процессе
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт сен 16, 2011 12:33:58
Друг Кота
Аватар пользователя

Карма: 35
Рейтинг сообщений: 487
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10538
Откуда: Москва
Рейтинг сообщения: 0
MyxoMop
девайс офигенный :)

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Вебинар «Параметры выше, цена ниже. Обновление в линейке AC/DC- и DC/DC-преобразователей MORNSUN» (26.01.2021)

Приглашаем 26 января на бесплатный вебинар, посвящённый преимуществам и отличиям новых источников питания и DC/DC-преобразователей Mornsun. На вебинаре будут рассмотрены изолированные и неизолированные DC/DC-преобразователи последнего, четвертого, поколения (R4) и компактные модульные источники питания второго и третьего поколений (семейства LS/R3 и LD/R2) на плату. Рассмотрим новую группу продукции – встраиваемые источники питания в кожухе.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт сен 16, 2011 13:54:17
Держит паяльник хвостом
Аватар пользователя

Карма: 14
Рейтинг сообщений: 64
Зарегистрирован: Чт май 06, 2010 13:18:59
Сообщений: 923
Рейтинг сообщения: 0
suslogon писал(а):
девайс офигенный :)

Только жаль что не мой :)))

Гефестион писал(а):
Самое простое - умножитель сетевого напряжения.

Я тоже к такому решению склоняюсь.

Гефестион писал(а):
Интересно, почему полиатронов на плате только три, а индикаторов пять?

Скорее всего в приборе было только 3 значащие цифры. Остальные показывали может просто множитель или в старшем разряде только 0 и 1. Кстати в старшем разряде именно пару катодов только и подключено и дороги уходят в отпиленную часть.

Гефестион писал(а):
А что касается 84 года выпуска, то у меня есть декатрон 92 года :)

Я удивился не декатрону 84 года, а тому, что промышленность выпускала в 84 году приборы с ламповой схемотехникой 60-х годов. Кстати я спросил что за прибор был, мужык примерно так сказал - х.з., какое-то лабораторное оборудование, на морде куча переключателей и пимпочек, вроде что-то типа измерителя плотности металлов.


Вернуться наверх

EiceDRIVER: Как построить надежный и компактный силовой преобразователь?

С целью поддержки своих карбид-кремниевых MOSFET из линейки CoolSiC, обеспечивающих наиболее высокую в отрасли производительность, компания Infineon предлагает шесть моделей специализированных ИС драйверов затвора из линейки EiceDRIVER, основанных на одном выходном каскаде драйвера Rail-to-Rail.

Читать статью>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт сен 16, 2011 14:33:40
Друг Кота
Аватар пользователя

Карма: 35
Рейтинг сообщений: 487
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10538
Откуда: Москва
Рейтинг сообщения: 0
схему бы запуска полиатрона посмотреть....

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт сен 16, 2011 15:27:53
Друг Кота
Аватар пользователя

Карма: 44
Рейтинг сообщений: 693
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7135
Откуда: г. Россия
Рейтинг сообщения: 0
Гефестион писал(а):
Интересно, почему полиатронов на плате только три, а индикаторов пять?

Какие ленивые коты пошли, даже фотки не изучили.
Две лампы к полиатронам не имеют никакого отношения.
Посмотри фотку платы.
:)))

_________________
Очень нравится неон
:) :)) :))) :)) :)
Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один - попроще
:) :)) :))) :)) :)
Светодиодный проект
:))) :)) :) :)) :)))

My video on youtube nic SLvik78


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт сен 16, 2011 15:31:43
Друг Кота
Аватар пользователя

Карма: 44
Рейтинг сообщений: 693
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7135
Откуда: г. Россия
Рейтинг сообщения: 0
MyxoMop мож разрисуете схему того что есть, по крайней мере напишите на фотке номиналы резисторов,
а схему я и сам по фотке нарисую.
Там 3 одинаковые схемы, я уже пригляделся.
:)

_________________
Очень нравится неон
:) :)) :))) :)) :)
Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один - попроще
:) :)) :))) :)) :)
Светодиодный проект
:))) :)) :) :)) :)))

My video on youtube nic SLvik78


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт сен 16, 2011 19:09:35
Поставщик валерьянки для Кота

Карма: 5
Рейтинг сообщений: 21
Зарегистрирован: Пт авг 29, 2008 16:28:19
Сообщений: 2109
Откуда: Киев
Рейтинг сообщения: 0
MyxoMop писал(а):
Ща посмотрел на истоке даташит на А-201, возник вопрос. А кто как 450 вольт :o получает? Желательно со схемкой.

http://ru.wikipedia.org/wiki/%D0%93%D0% ... 0%BD%D0%B0
Я и 3 кВ умножителем получал. А авторы этого генератора 1 МВ получили :)))

_________________
Giggity giggity goo!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт сен 16, 2011 22:38:03
Мучитель микросхем
Аватар пользователя

Карма: 1
Рейтинг сообщений: -1
Зарегистрирован: Сб фев 12, 2011 23:54:22
Сообщений: 434
Рейтинг сообщения: 0
Может быть "вопрос тупой".Но.Данная микросхема (RTC) работает только с процессором который запрограмирован на раскодировку ее выходного сигнала ? Как я понял из описания микросхема не настроена на время изначально и ее нужно "запустить" подключив к компьютеру?

Данный разъем нужно подпиливать напротив цанги (не доконца) лобзиком с тоненьким полотном что бы ее не повредить.А потом маленьким клином (например из сломаного надфиля)разклинивать пока не образуется трещина.

http://www.decadecounter.com/vta/articl ... ?item=1064 К часам не очень подходит в нем 24 сектора по 5 делений.
Получается идин оборот 2 минуты.Значит он изначально не разрабатывался как часовой циферблат.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт сен 16, 2011 22:44:05
Держит паяльник хвостом
Аватар пользователя

Карма: 11
Рейтинг сообщений: 43
Зарегистрирован: Вс май 23, 2010 13:55:42
Сообщений: 908
Откуда: Украина, Александрия
Рейтинг сообщения: 0
Термит писал(а):
Может быть "вопрос тупой".Но.Данная микросхема (RTC) работает только с процессором который запрограмирован на раскодировку ее выходного сигнала ? Как я понял из описания микросхема не настроена на время изначально и ее нужно "запустить" подключив к компьютеру?

Ненужно подключать к компьютеру контроллер ее и настроит и время будет читать. Работать она может с любым контроллером.

_________________
«И всё-таки она вертится!»


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт сен 16, 2011 23:32:17
Мучитель микросхем
Аватар пользователя

Карма: 1
Рейтинг сообщений: -1
Зарегистрирован: Сб фев 12, 2011 23:54:22
Сообщений: 434
Рейтинг сообщения: 0
Ответ понятен.
Если у кого есть скиньте конструктивный даташит на ИН-8-2.Конкретно нужен заводской чертеж впайки выводов в стекло.
Для изготовления платы под пайку.
По всех ссылках только распайка выводов к цифрам и внешние размеры.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 17, 2011 00:21:41
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 10
Рейтинг сообщений: 87
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2004
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Дык у ИН-8-2 ноги гибкие. Даже если на плате расположите отверстия по кругу большего радиуса, ничего страшного. Более того, обычно именно так и делают. Я когда разводил плату под ИН-8-2, располагал ноги по кругу с радиусом 7,62мм (это примерно в два раза больше, чем радиус расположения ножек у этой лампы). А иногда вообще ноги располагают не по кругу, а скажем, прямоугольником. Кому как удобно.

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 17, 2011 00:49:16
Держит паяльник хвостом
Аватар пользователя

Карма: 14
Рейтинг сообщений: 64
Зарегистрирован: Чт май 06, 2010 13:18:59
Сообщений: 923
Рейтинг сообщения: 0
SLvik писал(а):
MyxoMop мож разрисуете схему того что есть, по крайней мере напишите на фотке номиналы резисторов, а схему я и сам по фотке нарисую.

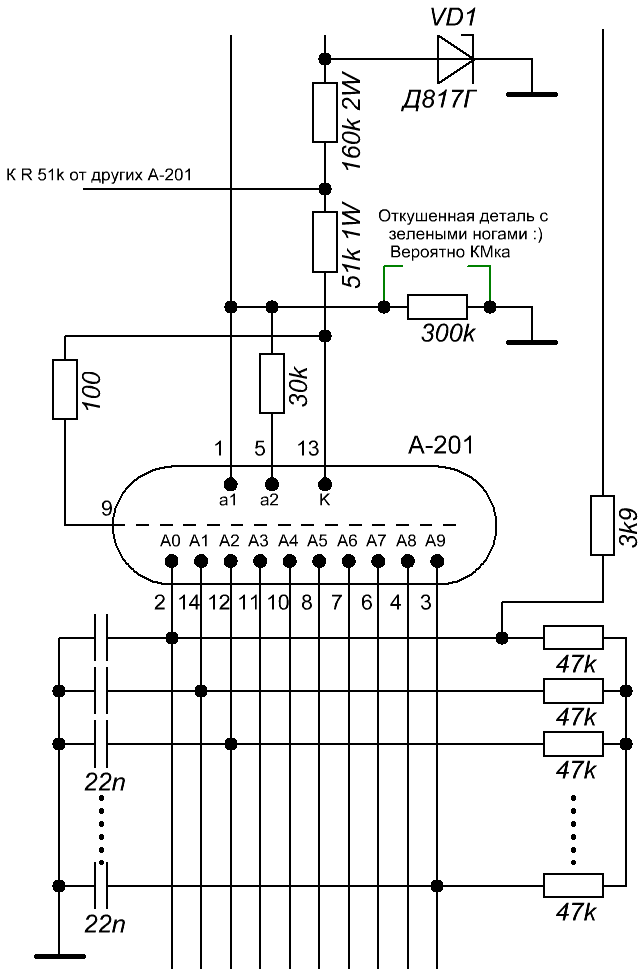

Вот, срисовал. Но отсутствие ошибок не гарантирую :)))



Вложения:
A-201.gif [21.75 KiB]
Скачиваний: 4071
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 17, 2011 05:29:51
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Ср дек 26, 2007 18:33:00
Сообщений: 422
Рейтинг сообщения: 0
Сорри за офтоп, это LED dispaly, но какой красивый!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 17, 2011 06:02:13
Мучитель микросхем
Аватар пользователя

Зарегистрирован: Ср дек 26, 2007 18:33:00
Сообщений: 422
Рейтинг сообщения: 0
Еще один красавец,



Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 17, 2011 10:31:29
Друг Кота
Аватар пользователя

Карма: 35
Рейтинг сообщений: 487
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10538
Откуда: Москва
Рейтинг сообщения: 0
симпатичный накальный индикатор...
но мне куда больше понравилось вот это:
видимо на западе тоже никсифилы вернулись из отпусков и на этот раз пандикон побил свой же рекорд цены:

http://www.ebay.com/itm/ZM1206-Amperex- ... 1316wt_932

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 17, 2011 11:42:54
Сверлит текстолит когтями
Аватар пользователя

Карма: 11
Рейтинг сообщений: 251
Зарегистрирован: Пн апр 14, 2008 12:54:35
Сообщений: 1279
Откуда: Город ГЕРОЙ Ленинград
Рейтинг сообщения: 0
Этот пандикон уходит ко мне. В прошлый раз я его упустил, но решил что во что бы то ни стало его куплю, он мне понравился больше всего что я видел из ГРИ. Не ожидал что этим кончится, но видимо кто-то его хотел так же как и я :kill:

_________________
Опыт приходит сразу после того, как он был нужен...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 17, 2011 12:58:52
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 10
Рейтинг сообщений: 87
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2004
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
suslogon писал(а):
симпатичный накальный индикатор...
Где-то читал, что такие до сих пор выпускаются. Причём есть и с большим числом сегментов.

Волосатый писал(а):
Этот пандикон уходит ко мне. В прошлый раз я его упустил, но решил что во что бы то ни стало его куплю, он мне понравился больше всего что я видел из ГРИ. Не ожидал что этим кончится, но видимо кто-то его хотел так же как и я :kill:
Пипец, это более 10000р за индикатор! :shock:

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб сен 17, 2011 13:58:04
Вымогатель припоя
Аватар пользователя

Карма: 16
Рейтинг сообщений: 80
Зарегистрирован: Вт янв 11, 2011 18:52:49
Сообщений: 530
Откуда: город ветров - Новороссийск
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
А вот и мои часики на Z5660M близки к завершению. Осталось плату питания сделать и корпус. :)


Вложения:
DSCN0051.jpg [196.65 KiB]
Скачиваний: 1545

_________________
Ученье - свет, а неученье - чуть свет, и на работу.
||||||||||||||||||||||||||||||| ЛК
-20 -10 -5 -3 -1 0 +1 +2 +3 +6 dB
||||||||||||||||||||||||||||||| ПК
Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 46518 ]     ... , , , 580, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: booch59, kollaider и гости: 32


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
